Флотационная пневмомеханическая машина тип ФЧ
Описание Характеристики Особенности

  • Описание

    Данная серия машин имеет универсальные конструкцию и применение. Широкий типоразмерный ряд и гибкость конструкции позволяет использовать флотомашины ФЧ для большинства руд горно-обогатительных комбинатов. Конструктив флотомашин рассчитан с применением собственных разработанных методик и программных комплексов CFD и FEA.

Особенности

Технические характеристки флотационной пневмомеханической машины тип ФЧ
МодельНоминальный объём, м3Тип приводаТип пенного желобаУправление уровнемПропускная способность, м3Диаметр перемешивающего механизма, ммТиповые габаритные размеры флотомашины, ммхммхмм
ФЧ-55КлиноременнаяВнутренний/внешнийDART/PINCH-клапаны1005002210x3120x3610
ФЧ-1010КлиноременнаяВнутренний/внешнийDART/PINCH-клапаны2006502710x3860x4224
ФЧ-2020КлиноременнаяВнутренний/внешнийDART/PINCH-клапаны4007503310x4315x5236
ФЧ-3030КлиноременнаяВнутренний/внешнийDART/PINCH-клапаны6008253870х4560х5787
ФЧ-4040КлиноременнаяВнутренний/внешнийDART/PINCH-клапаны8008254420х4850х5787
ФЧ-5050КлиноременнаяВнутренний/внешний/центральныйDART/PINCH-клапаны10009005000х5055х6015
ФЧ-7070КлиноременнаяВнутренний/внешний/центральныйDART-клапаны140010505600х6138х6317
ФЧ-100100Клиноременная/редукторнаяВнутренний/внешний/центральныйDART-клапаны200013006300х6625х7200
ФЧ-130130Клиноременная/редукторнаяВнутренний/внешний/центральныйDART-клапаны260013006760х7087х7654
ФЧ-160160Клиноременная/редукторнаяВнутренний/центральныйDART-клапаны320015007200х7012х8016
ФЧ-200200Клиноременная/редукторнаяВнутренний/центральныйDART-клапаны400015007600х7826х8346
ФЧ-300300Клиноременная/редукторнаяВнутренний двойной/внутренний/центральныйDART-клапаны600017508500х8380х10207
ФЧ-500500РедукторнаяВнутренний двойной/центральныйDART-клапаны10000220010500х10551х11114
ФЧ-630630РедукторнаяВнутренний двойной/центральныйDART-клапаны12600220011500х12000х11414

Спецмаш имеет собственный участок полиуретанового сырья, где производится продукция с учетом технологических требований к сырью и к литьевым формам: высокоточные аналоги (копии) сит для грохотов (сита Multotec, Metso), футеровок, рабочих органов флотомашин, такие как статоры, импеллеры, дарт-клапаны ( FLSmidth, Outotec, M:O).

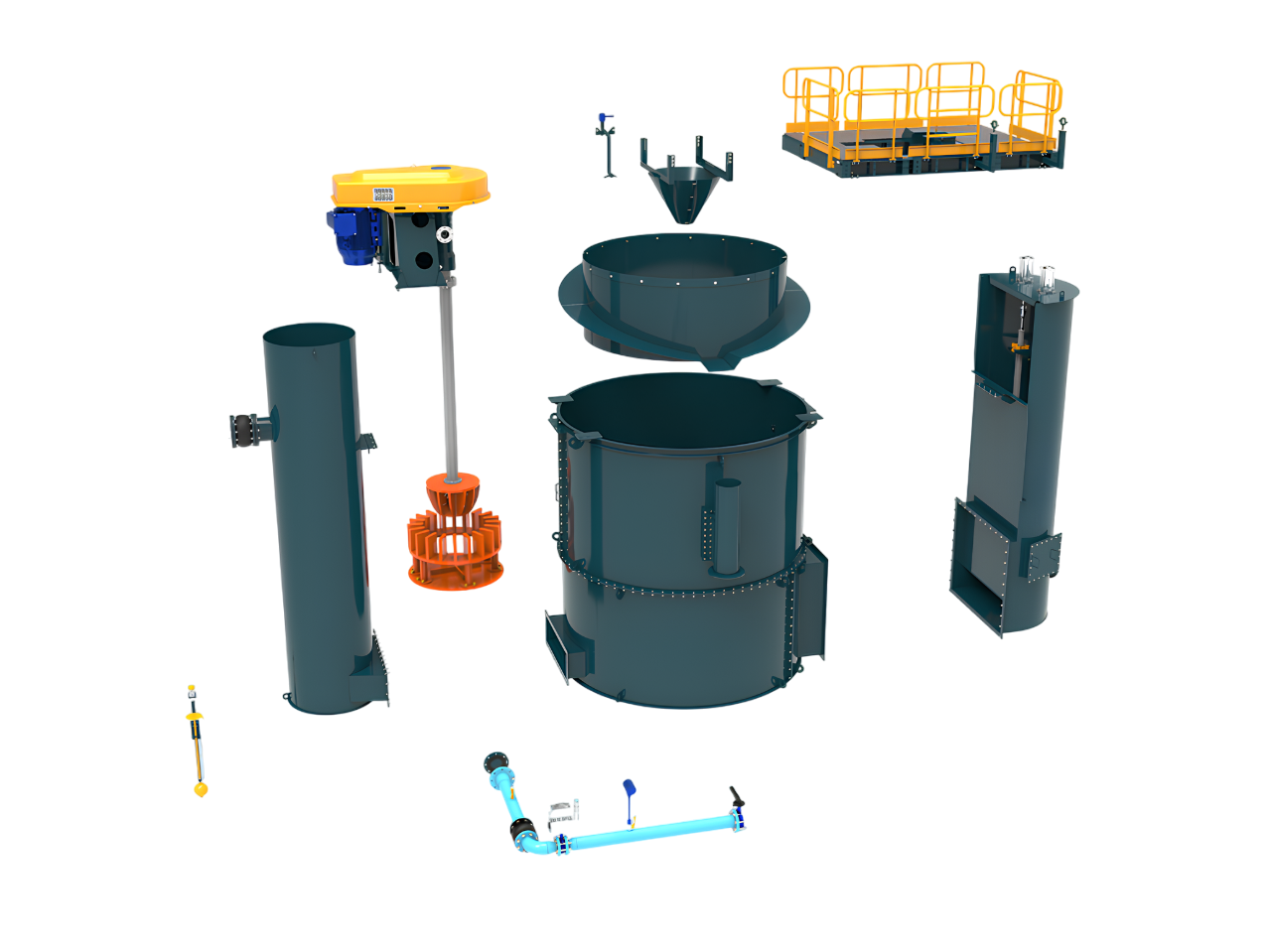

Особенности пневмомеханических флотомашин типа ФЧ

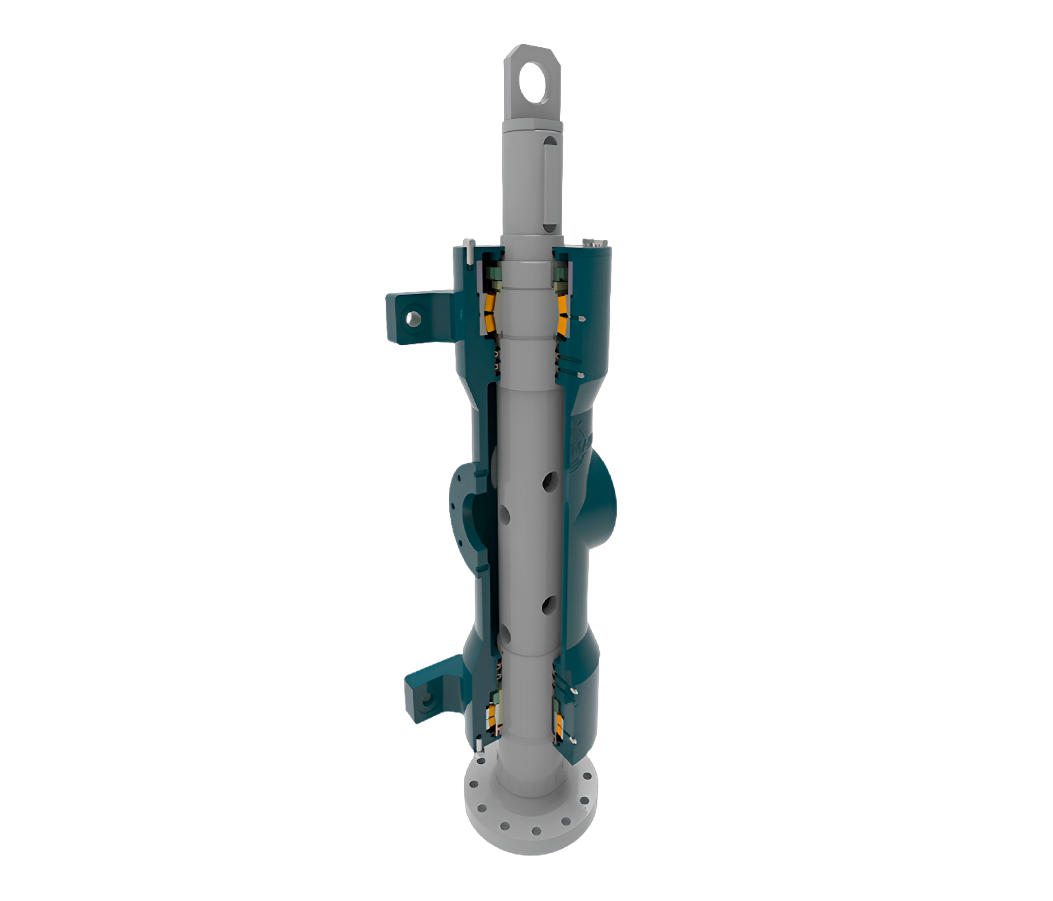

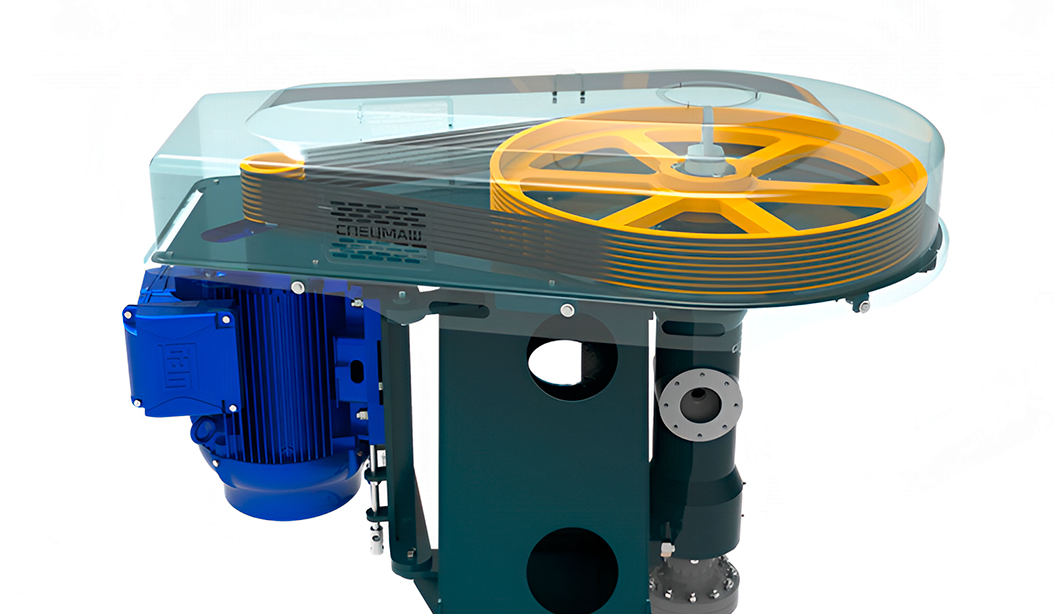

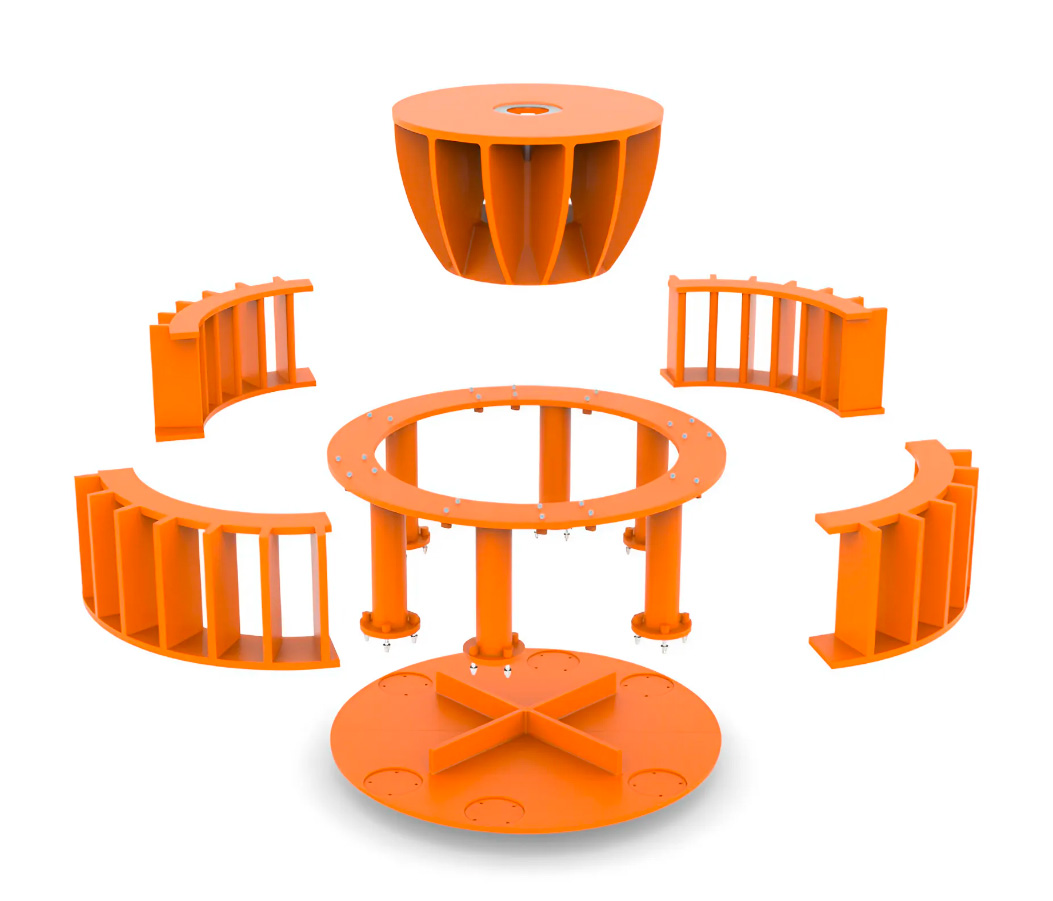

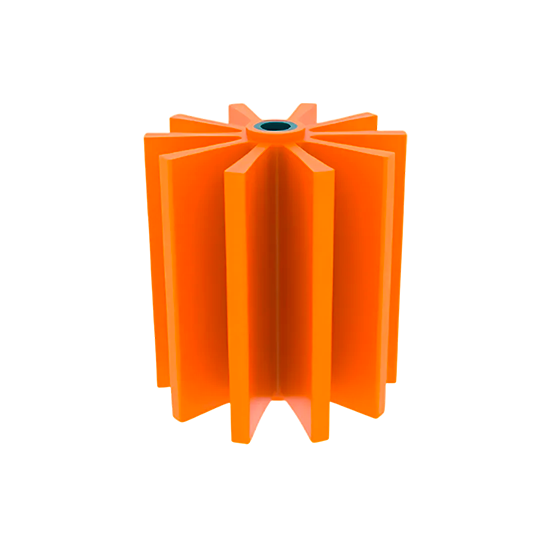

Особенности и преимущества перемешивающего механизма

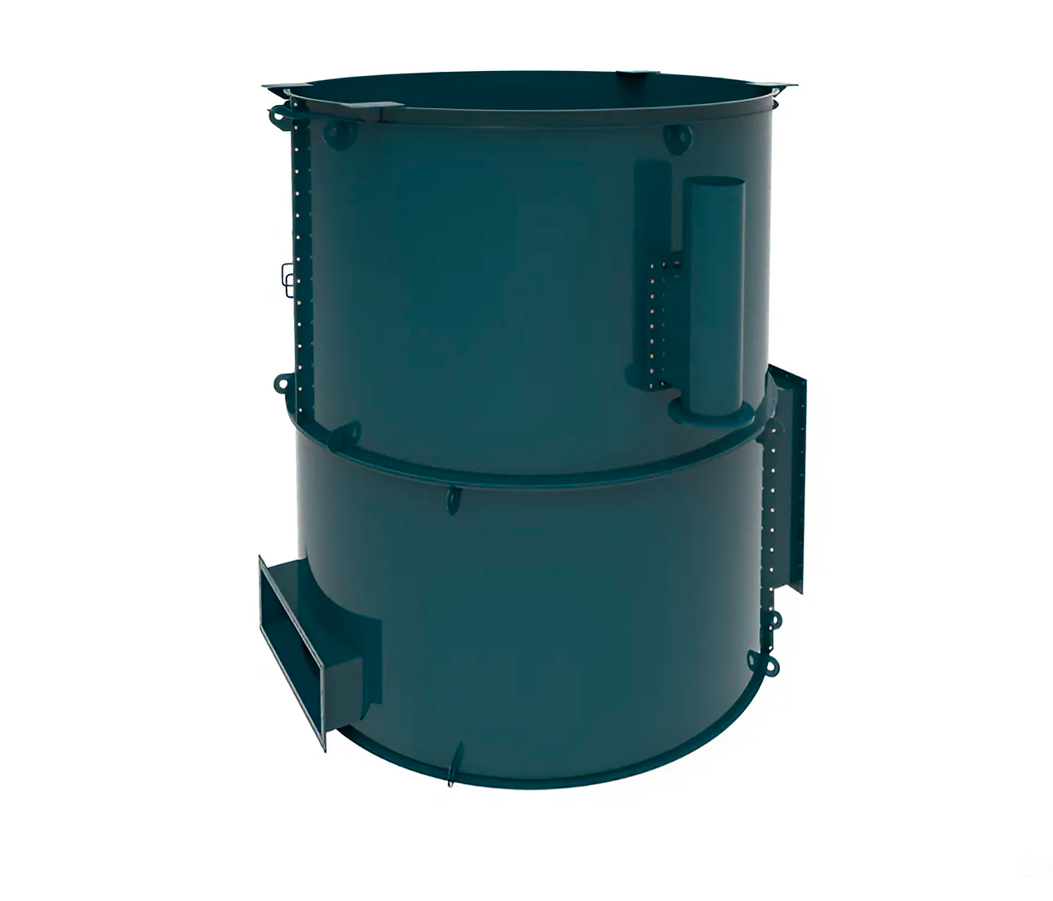

Футеровка металлоконструкций

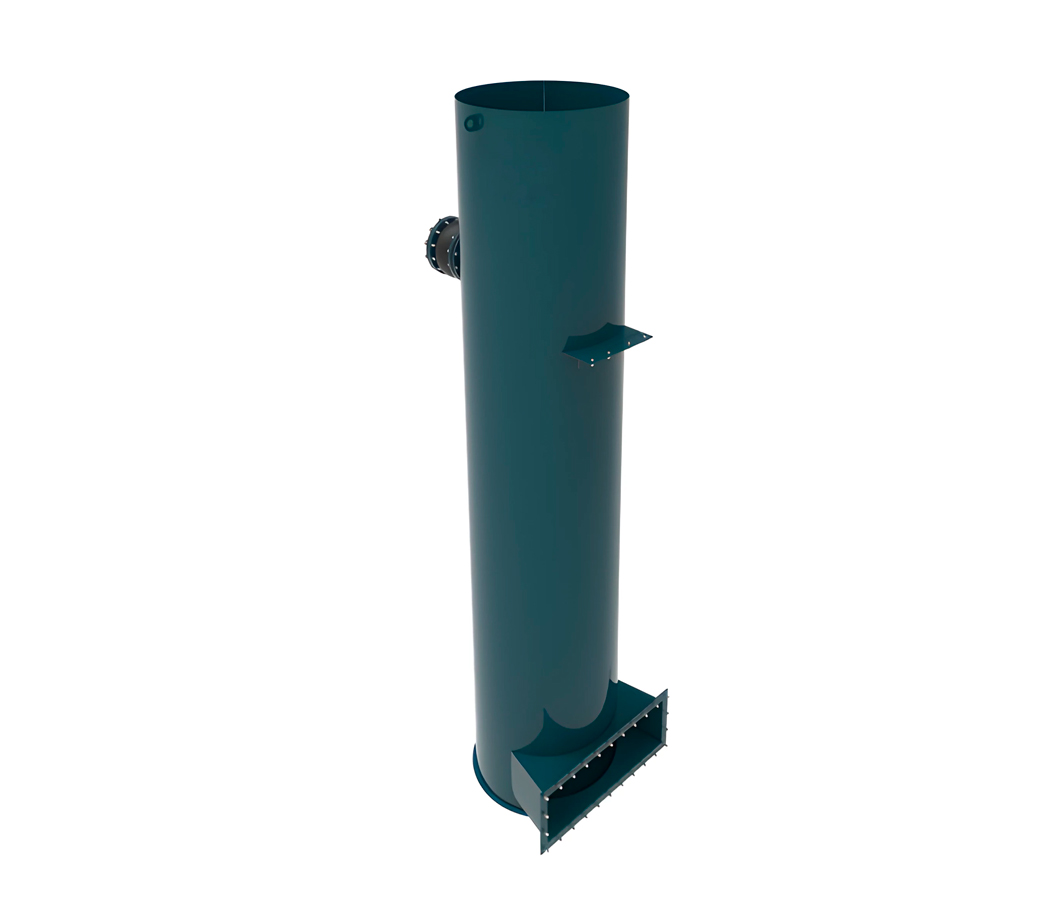

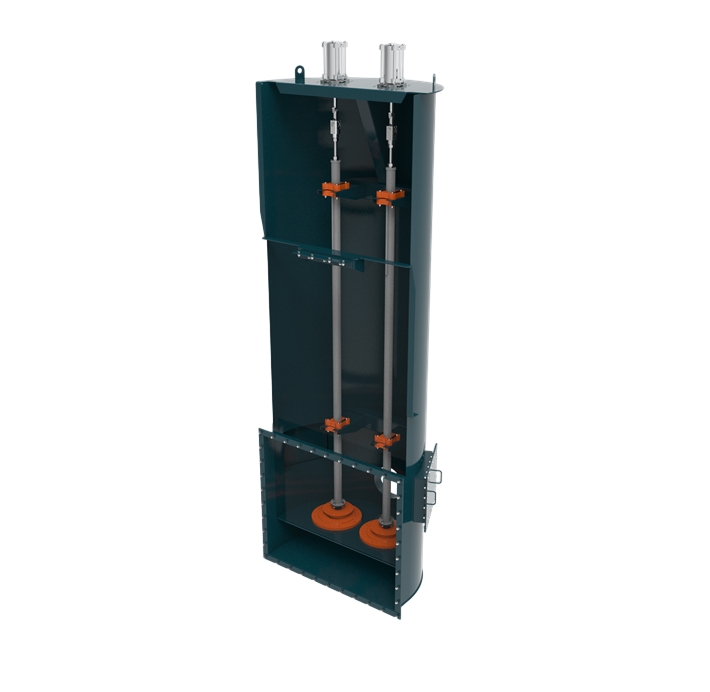

Разгрузочная коробка

Разгрузочная коробка обеспечивает вытекание пульпы из флотационной машины. Она изготовлена из стального листа и окрашена снаружи эпоксидной краской. Изнутри коробка футерована эластомером (полиуретан, натуральная резина или неопреновая резина). Разгрузочная коробка крепится к камере с помощью болтов или сварки.

Футеровка металлоконструкций

Приемный карман

Приемный карман используется для подачи пульпы во флотационную машину. Он изготовлен из стального листа и окрашен снаружи эпоксидной краской. Изнутри карман футерован эластомером (полиуретан, натуральная резина или неопреновая резина). Приемный карман крепится к камере с помощью болтов или сварки.

Датчик уровня

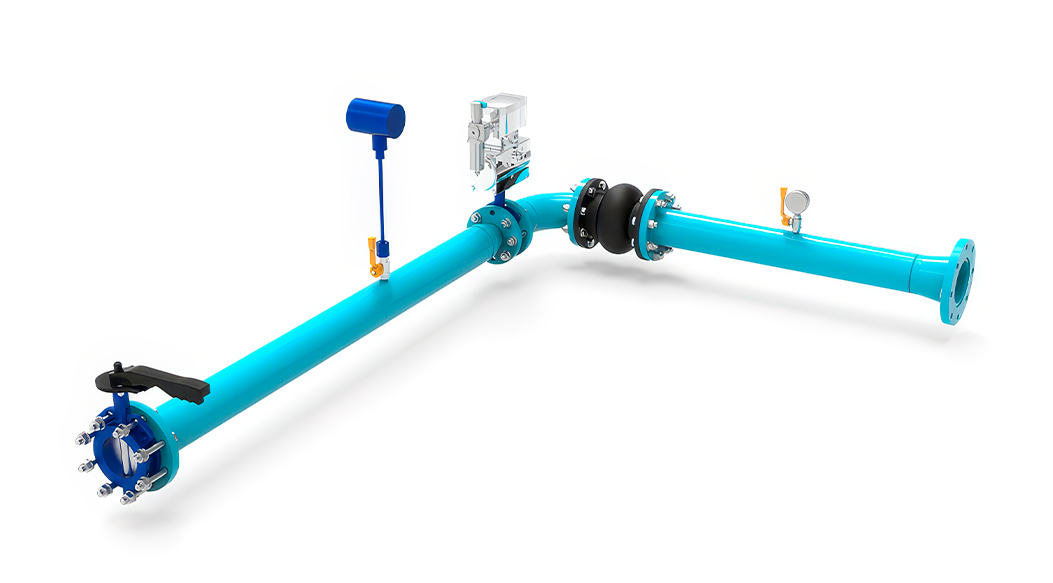

Узел подачи воздуха
